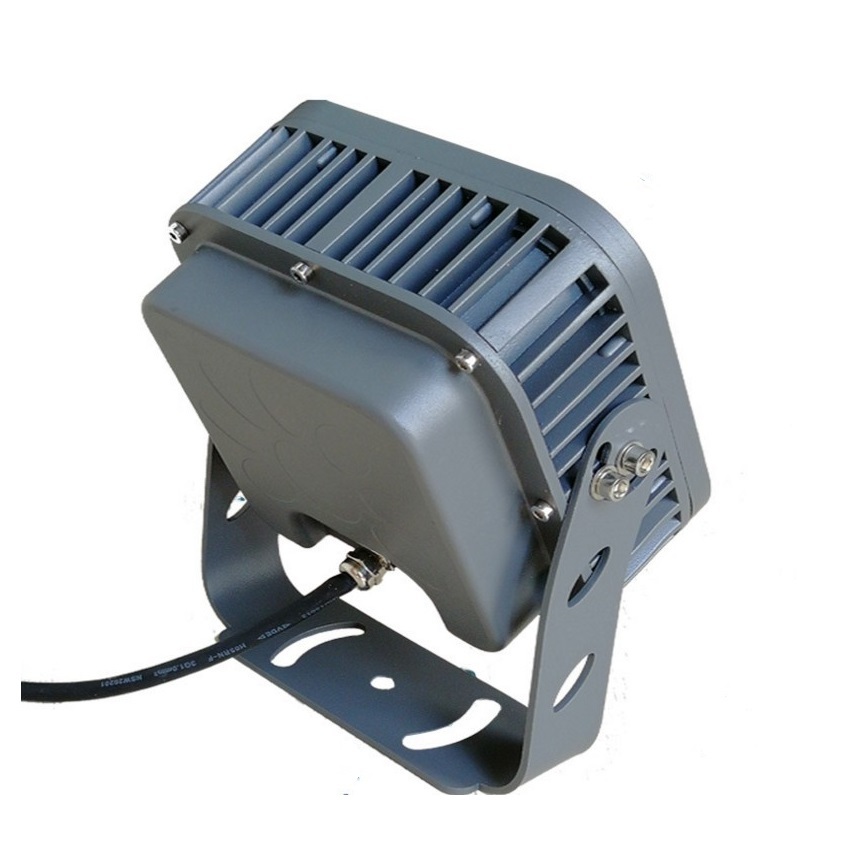

YH-TGD117
category:
Flood light series
Key words:
Hotline：
YH-TGD117
|
产品规格 |
|
|
型号 |
YH-TGD117 |
|
功率 |
36*1W /24*1W /18*1W |
|
寿命 |
50000小时 |
|
光源 |
默认晶元芯片（另可定制：普瑞、CREE、欧司朗、飞利浦等） |
|
灯珠数量 |
18.24.36 |
|
单颗功率 |
1W |
|
LED颜色 |
RGB，RGBW，R G B W Y |
|
色彩效果 |
追逐，流水，256级灰度，全彩，单色 |
| 光束角 | 1-3°、8°、15°、20°、30°、45°、60°、90°； |
| LED驱动方式 | 300mA 恒流驱动； |
| 防护等级 | IP65 |
| 安全等级 | DC24V III 类 AC220V I类 |
| 电源线 | DC24V 2*1.0mm² 电缆线 |
| 电源线 | AC220V 3*1.0mm² 电缆线 |
| 信号线 | 5*0.75 mm²公母接头 |
| 控制方式 | DMX512控制 |
| 环境温度 | -25—45° |
| 产品尺寸 | 见图纸 |
| 外具材质 | 高精度航空铝材+钢化玻璃 |
| 光通量 | 100-120LM/W |
| 工作温度 | -20- +60° |
| 驱动方式 | 内置高功率恒流电源 |
| 可否调光 | 支架调节 |
| 出线方式 | 底部出线（不锈钢防水螺丝） |
| 适合场所 | 户外楼体广告，公路桥梁，园林景观场所 |
►安装前注意事项
打开包装，仔细检查产品，请轻拿轻放；
如果发现产品有任何损坏，请保留好产品包装及时向客厂家反映；
请不要尝试使用损坏的产品；
产品的安装必须是持证的专业电工；
非专业人员请不要进行拆缷、维修，我司有权拒绝对拆缷、维修的产品给予更换或保修服务。
►安装步骤
安装前请断开电源，安装过程中严禁带电操作；
在需要安装的地方开两个和实物产品支架上的螺丝孔尺寸一样的孔，装上螺丝；
按所需照亮物体的灯光角度来调节好灯体的角度，并固定好灯体；
接线，将灯具侧部留出的棕色线接到电源的正极，蓝色线接到电源的负极
确定连接无误后，接通电源灯具即可正常工作。
►提示
为了确保产品的正常工作，请使用电压在灯具标贴电压范围内；
请按照正确的安装步骤进行安装产品；
安装、拆缷产品时，请把灯具的电源断开，避免漏电风险。
►故障诊断
如果并非操作原因不当，请确认是否下列原因造成，如果采取指示的方法接好，仍无法解决问题，请停止使用并联系合格的电工技师或直接联系生产厂家人员；
A：接通电源后灯具不发光工作？
断开电源 请检查灯具电源线是否与电源（或市电）接线良好，电源是否良好；
B：接线良好灯具仍不发光工作？
请合格的电工技师检查灯具的供电电压是否低于灯具本身的额定电压要求。
►保养注意事项
在清洁灯具前，请一定要关闭电源；
请不要使用化妆物品或有腐蚀性的东西进行清洁。
